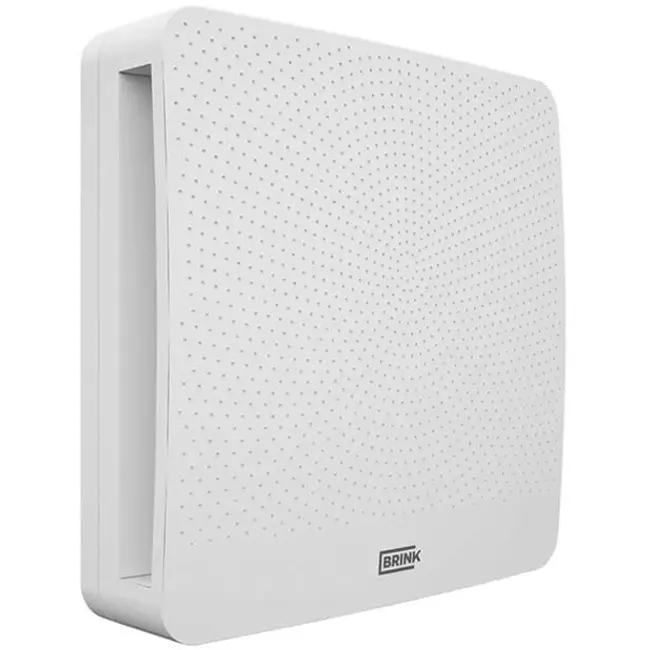

Brink Indoor Mixfan CO2 gestuurd - tot 70 m³/h

Brink Indoor Mixfan

WTW balansventilatie maar geen toevoerkanalen? Geen probleem!

De Brink Indoor Mixfan is een CO2-gestuurde verblijfsruimte-ventilator uit het Multi Air Supply systeem van Brink. Het Multi Air Supply systeem van Brink bestaat uit een WTW-systeem in combinatie met één of meerdere Indoor Mixfan(s) per verblijfsruimte en een losse CO2-sensor voor in een verkeersruimte.

Afwijkend van een traditioneel WTW-ontwerp komen de luchttoevoer kanalen te vervallen omdat de toegevoerde lucht in de centrale trapkolom (de hal en de overloop) in de verblijfsruimtes wordt ingeblazen. Hierdoor is balansventilatie met warmteterugwinning mogelijk in nieuwbouw of bij bestaande bouw is een mechanische ventilatiesysteem nu eenvoudig te vervangen voor een WTW in combinatie met de Mixfan.

Voordelen van de Brink Indoor Mixfan

• Eenvoudig toe te passen door afwezigheid toevoerkanalen
• Simpel de afzuigbox vervangen door een energiezuinige WTW-unit
• Geheel CO2 ruimtegestuurd en enrgiezuinig door ontbreken kanaalweerstand
• Geen bekabeling noodzakelijk tussen WTW en indoor mixfan

Hoe werkt het?

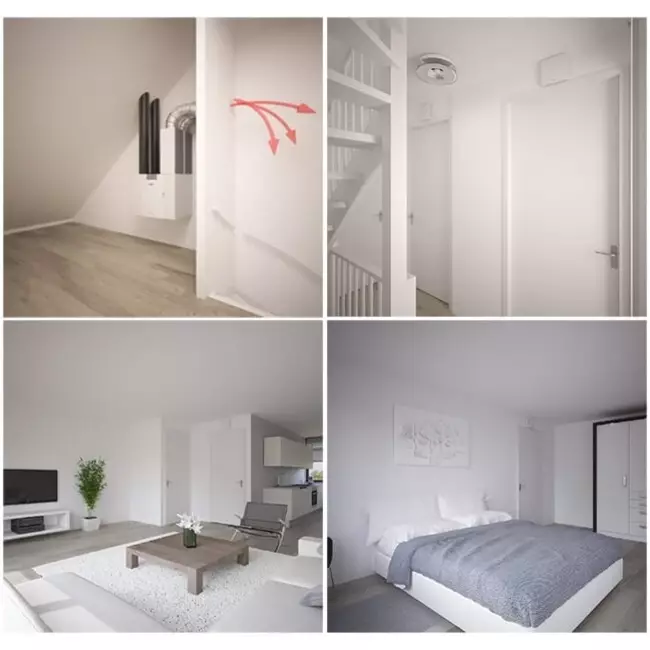

De basis van het systeem is het Brink WTW-systeem. Omdat het Multi Air Supply systeem geen toevoerkanalen heeft, blaast de Brink WTW de toevoerlucht via de trapkolom naar de verblijfsruimtes. De verblijfruimtes in de woning worden geventileerd met de Indoor Mixfan met lucht afkomstig uit de “verkeersruimte” zoals de hal of overloop. De Indoor Mixfan bevindt zich boven de deur van de verblijfsruimte. Met behulp van de Mixfan wordt – op basis van behoefte – lucht uit de verblijfsruimte gezogen. Tegelijkertijd stroomt via een overstroomvoorziening (spleet onder de deur of rooster) lucht vanuit de centrale overloop of hal naar de betreffende slaap- of woonkamer.

Elke Indoor Mixfan is voorzien van een CO2 sensor. Wanner het CO2 gehalte in de verblijfsruimte te hoog wordt zal de Mixfan automatisch optoeren en de lucht naar de vekeersruimte worden afgevoerd. De lucht in de verkeersruimte is menglucht en bestaat naast verse buitenlucht ook voor een klein deel uit de door de Indoor Mixfans afgezogen lucht uit de verblijfsruimtes. In de verkeersruimte bevindt zich een actieve CO2 sensor die verbonden is met de WTW unit. Deze zorgt er voor dat de WTW-unit harder zal gaan ventileren wanneer het CO2 gehalte in de verkeersruimte te hoog wordt.

De Brink Indoor Mixfan is een Nederlands toestel en kan daarom enkel in het Nederlands ingesteld worden.

De luchtafvoer gebeurt door overstroom naar de natte ruimtes zoals badkamer, toilet en keuken. De lucht wordt hierbij mechanisch afgezogen, terug naar de Brink WTW-unit.

Plus- en minpunten

• Zowel capaciteit als CO2 waarde zijn instelbaar
• Zeer eenvoudig in de wand te monteren
• De TNO gelijkswaardigheidsverklaring “gewaarborgde luchtkwaliteit"
• Indoor Mixfan heeft alleen een 230V-netvoeding nodig

Specificaties

• Ventilatiecapaciteit maximaal 35, 50 of 70 m³/h met dipswitches instelbaar
• Geïntegreerde CO2-sensor met meting in afvoerlucht uit de verblijfsruimte
• Instelling luchtkwaliteit met dipswitches:
• CO2 laag: 600 of 800 ppm
• CO2 hoog: 1000 of 1200 ppm
• Geluidsniveau: 30dB(A) bij 50 m³/h
• Opgenomen vermogen: max. 2,5W
• Afmeting afdekkappen: 210 x 210 x 53 mm
• Muurdikte minimaal: 68 mm
• Geluidsmanchet meegeleverd voor muurdikte tot 250 mm
• Boorgat: rond 170 mm
